PAPER STORAGE 120m_

PROJEKT für Modular Hallensysteme GmbH | www.modular-hallen.at

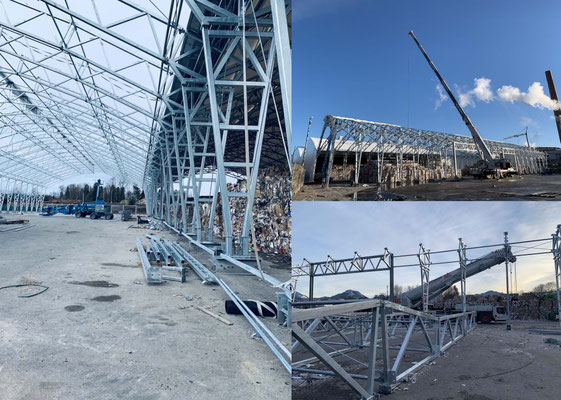

Auf dem Gelände der HeizelPaper GmbH soll der vorhandene Lagerplatz zum Schutz vor der Witte-rung mit einem Wetterschutzdach eingehaust werden. Die dadurch entstehende Lagerhalle ist nicht unterkellert und erdgeschossig. Das neue Gebäude wird im Norden und Osten an bestehende Gebäude der gleichen Firma ange-baut. 10 Die Lagerhalle hat die maximalen Außenmaße von 131,36 m x 101,99 m und eine Außenhöhe von ca. 9,60 m (Traufe) bzw. 13,23 m (First). Im südl. Bereich hat das Gebäude eine Traufhöhe von 7,31 m, da das Gelände insgesamt leicht im Gefälle liegt. Das Gebäude besteht aus Fachwerkstahlträgern. Die lichte Höhe ist in Feldmitte mind. 11,13 m und am Rand mind. 6,36 m. Das Gebäude besitzt keine eigene Feuerstätte, da die Wände und das Dach rein als Wetterschutz-einhausung dient. Im südlichen Hallenbereich befindet sich ein Gebäude zum Pausenaufenthalt mit einem Spindraum und Sanitärräumen.

Die geplante Lagerhalle hat eine maximale Ausdehnung von 131,36 m und 101,99 m. Die Brutto-Grundfläche der Nutzungseinheit beträgt ca. 10.620 m ². 30 Das Gebäude ist gemäß MIndBauRL als oberirdisch und eingeschossig eingestuft und hat eine Ge-samtgröße (Innengröße) von 10.330 m². Sicherheitskategorie gem. MIndBauRL: Sicherheitskategorie 3.2 – Brandabschnitte oder –bekämpfungsabschnitte mit automatischer Brand-meldeanlage in Industriebauten mit Werkfeuerwehr in Gruppenstärke. Bauweise: Der Neubau soll mit Stahlfachwerkbindern errichtet werden. 40 Die Fläche besteht aus Beton und Asphalt und bleibt unverändert. Die Außenhülle wird aus PVC-Beschichteten Polyestergewebe erstellt. Das Material ist als B-s2,d0 klassifiziert.

Der Neubau wird als Wetterschutzeinhausung für den Lagerplatz von Altpapier genutzt. Die Höhe des höchstgelegenen Geschosses, in dem ein Aufenthaltsraum möglich ist, beträgt im Mit-tel +-0,00 m und damit weniger als 7 m gem. Art. 2 (3) 3, BayBO. Die Nutzungseinheit ist größer als 400m². Die Lagerhalle hat eine Fläche von ca. 10.330 m² und damit besitzt das Geschoss mit der größten Ausdehnung mehr als 1.600 m². Somit ist der Neubau als Sonderbau gemäß Art. 2. 3. einzustu-30 fen. Das Gebäude ist dem Industriebau zuzuordnen, da es sich um ein Gebäude handelt, das der Lage-rung von Produkten oder Gütern dient (MIndBauRL, Abschnitt 3, Ziffer 3.1). Zur Beurteilung wird neben der BayBO die Industriebaurichtlinie i. d. F. vom Juli 2014 zu Grunde ge-legt. Der Nachweis erfolgt nach Abschnitt 6 der MIndBauRL.
